拍擊篩

視頻展示工作原理技術參數 內部構造

拍擊篩適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查，可廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測，尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。

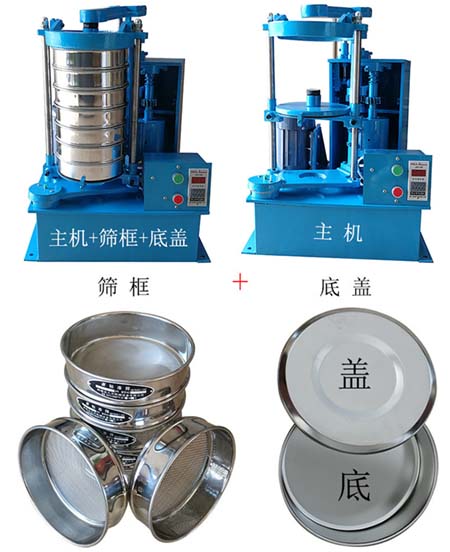

產品展示

拍擊篩視頻

試機視頻
拍擊篩檢測土壤
篩分磨料

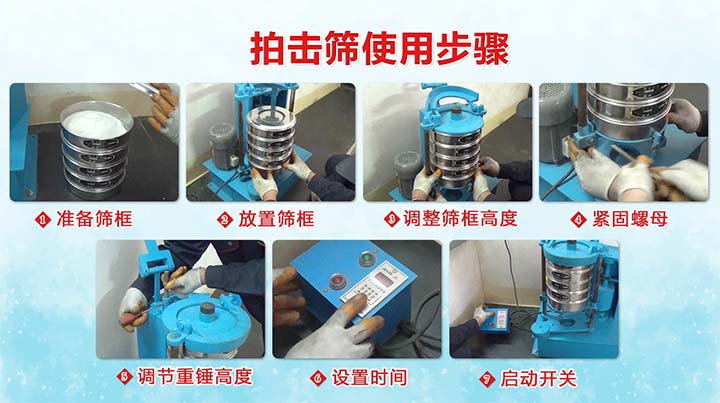

拍擊篩使用步驟

拍擊篩工作原理

電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

拍擊篩原理圖

拍擊篩參數

序號	項目	數值	單位
1	搖動次數	290(+-)6	次/分
2	拍擊次數	156(+-)3	次/分
3	往復行程	25	MM
4	拍擊高度	38(+-)6	MM
5	套篩外徑	200、150、100、75	MM
6	可容篩層	1-7	層
7	使用電壓	380、220	V
8	輸出功率	370	W
9	外形尺寸	520400700	MM
10	凈重	125	KG

拍擊篩內部結構

裝篩格部分:作一次定位，把試驗篩在托盤上放好，調整到便于裝卸的位置，將絲桿下面的羅母擰緊。將中200試驗篩托盤兩側的頂絲擰緊。 潤滑部分:有人工潤滑和自動工潤滑兩種。機體上部有4個注油孔，為人工定時注油。潤滑各摩擦件。自動潤滑，向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到各個需要潤滑的位置。 在使用前注意給油箱加油，由于各個拍擊篩生產廠家的工藝不同，加油數量應該根據油窗位置情況而定。 自動停車裝置:由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。 接電源試機:電控盒上的線接入電源，開車前將拍塊下面的頂桿提起，看電動機的回轉方向與紅頭的指向是否相同，相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上，按電工規程安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。機器換位置，換電源時都要這樣做。

拍擊篩使用方法

1、電機的轉動方向必須是箭頭所指的方向（三相電機）（因?yàn)橥馆喪怯脕?lái)撞頂桿的，方向會被卡住，不能轉動）。

檢查電機轉動方向方法：開機前將拉桿抬起，然后開機。此時，檢查電機旋轉方向。如果錯了，可以將三相中的兩相的線調換一下，再試一次。正常使用前請確保方向正確。

2、設備必須在操作前固定好。固定采用地腳螺釘固定，可用膨脹螺釘將設備固定在水泥地面上。

3、安裝試驗篩：松開托盤緊固螺釘，將托盤向下移動，裝入裝滿物料的試驗篩（分離篩、標準篩），然后將托盤提升至合適位置，擰緊緊固螺釘，蓋上翻蓋，放下錘鐵后，設定好開始時間。配100、75夾，可使用相應尺寸的篩網套，特殊尺寸可定做。

4、設備設有定時裝置，用戶可自行調整使用時間，開機自動停止。調整時間的前兩位為分鐘，后兩位為秒。用戶可以根據自己的需要調整運行時間。

5、設備的拍打高度可在出廠前進行調整。如有必要，用戶也可以松開緊固螺母，調整頂桿頭螺紋上升或下降到合適的位置，然后擰緊螺母。

6、上下滑道、加油嘴等應定期加油。

拍擊式振篩機操作規程
